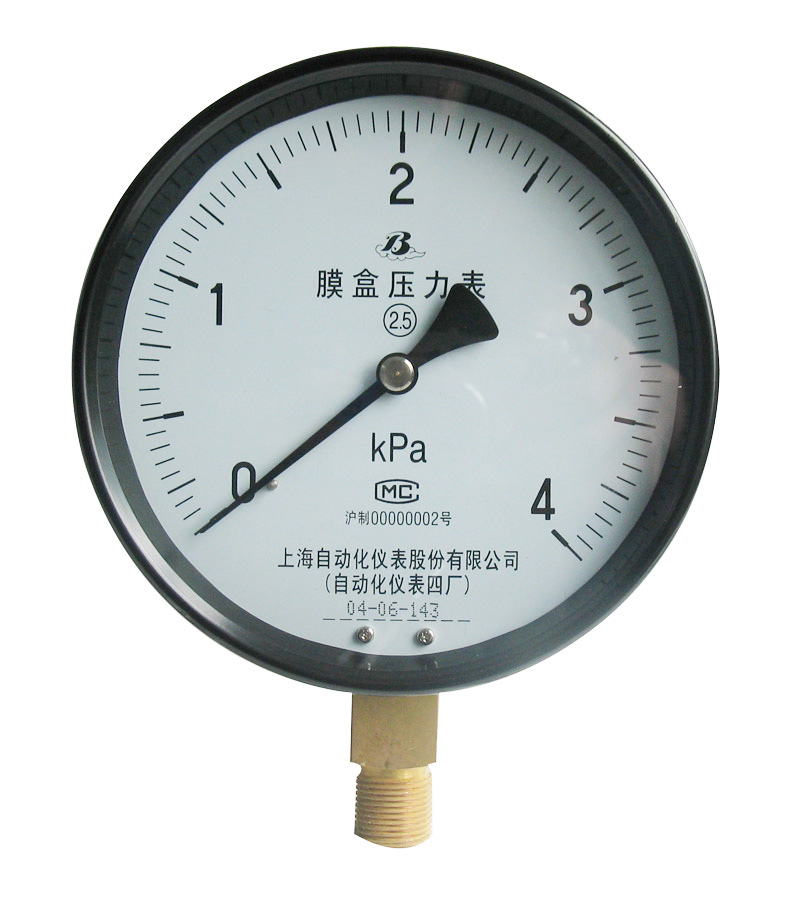

YE-100膜盒压力表
YE-100膜盒压力表
收藏
|
价格 ：
￥0.00
品牌 ： 上海自动化仪表四厂
材质 ： 普通
螺纹尺寸 ： M20*1.5
精度等级 ： 2.5
库存量 ：
100
产品详情

YE-100膜盒压力表的产品介绍:
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。
YE-100膜盒压力表具有体积小等特点，已批量出口日本等国家。

□主要技术指标
·标度范围、精确度等级及重量

型号
标度范围Kpa
精确度等级基
本误差限±%
重量kg
正压
负压
正负压
YE-75
YE-100
YE-150
0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40*
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20
2.5
0.5
注：YE-75、100仅生产*规格
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对温度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度便离20±5℃时，其温度附加误差不大于0.4%/10℃。
·导（测）压系统及外壳等主要零件的材质


零件名称
材料牌号
接头
黄铜HPb59-1
膜盒
锡青铜QSn6.5-0.1
齿轮传动机构
铜HPb59-1
表壳、罩壳
冷轧铜板20
□结构原理
  仪表由测量系统（包括接头、波纹膜盒等），传动机构（包括拔杆机构，齿轮传动机构），指示部件（包括指针与度）和外壳（包括表壳、衬圈和表玻璃）所组成。
仪表的工作原理是基本波动膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经过拔杆—齿轮传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
□外形尺寸


型号DH1Ldh□s
YE-75Φ777114M16×1.514□17
YE-100Φ1009020M20×1.517□22
YE-150Φ15011820M20×1.517□22
