阀门型号编制方法：

国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

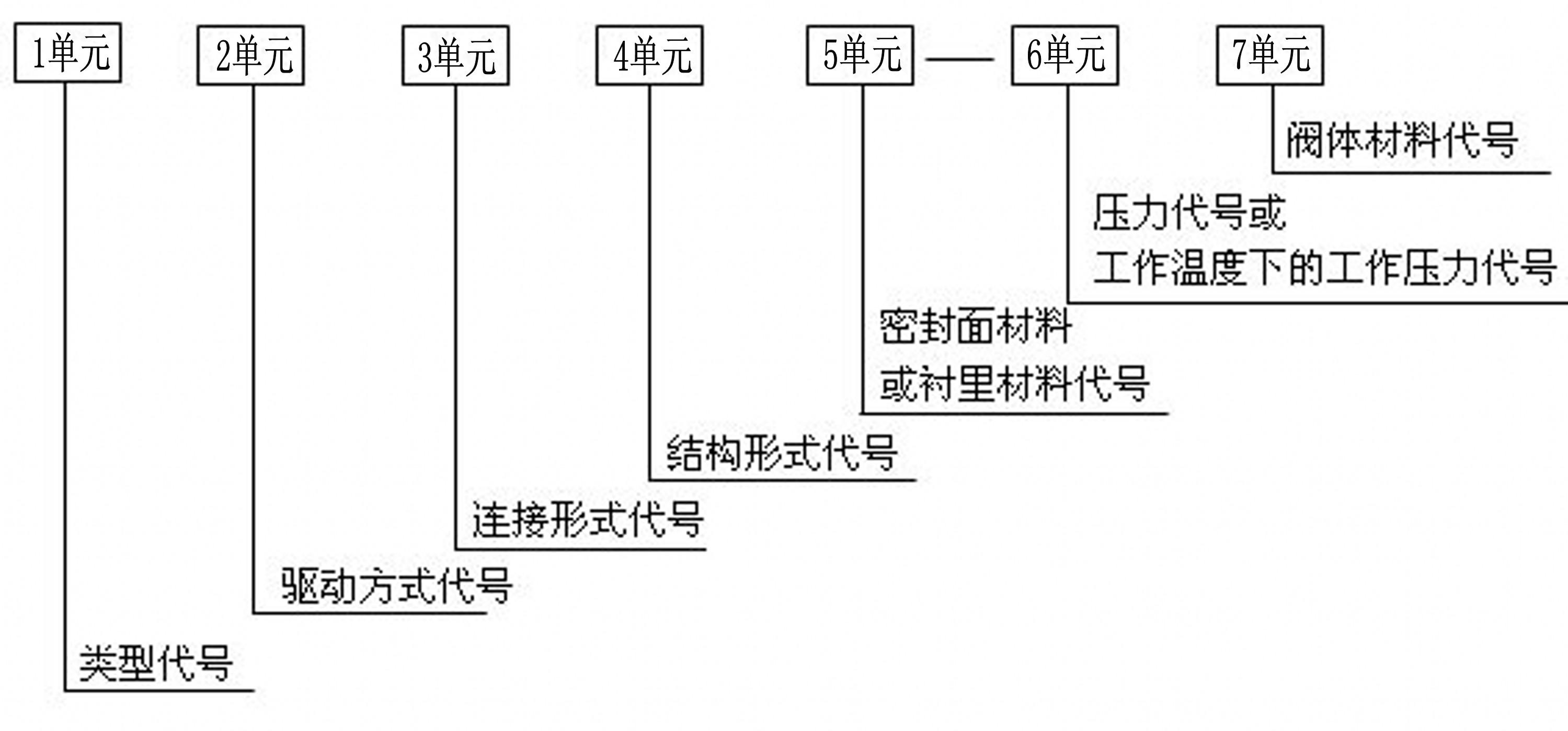

阀门型号表示方法：

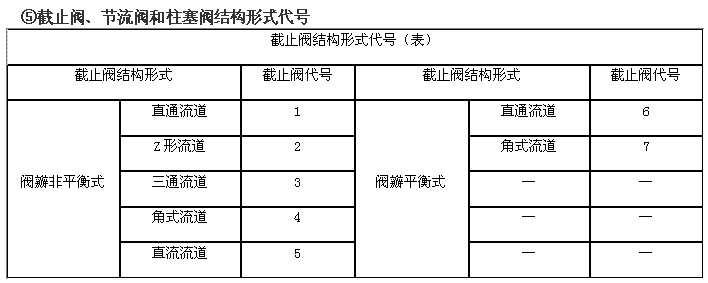

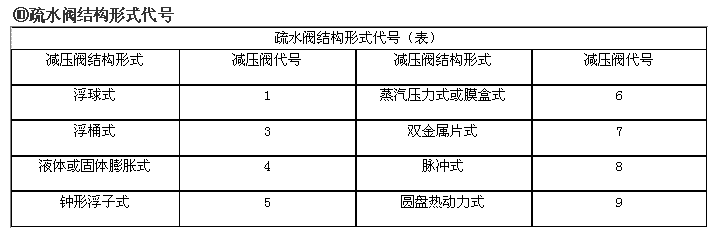

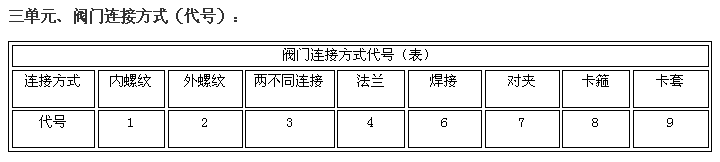

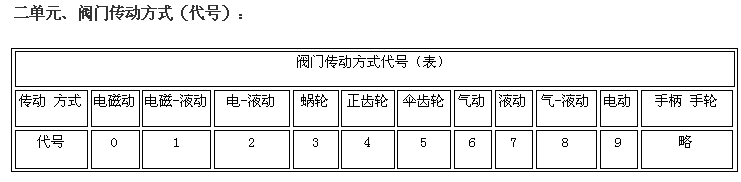

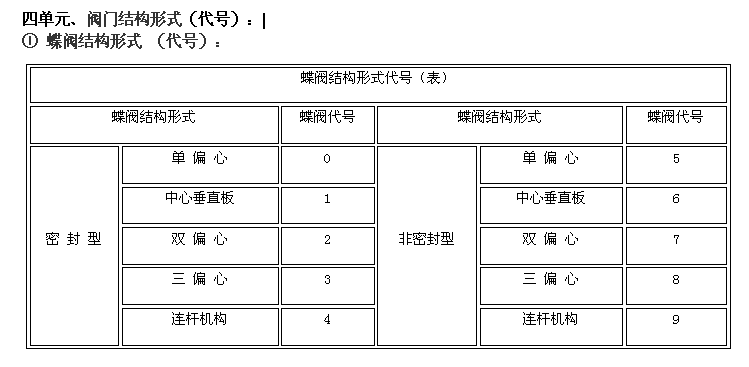

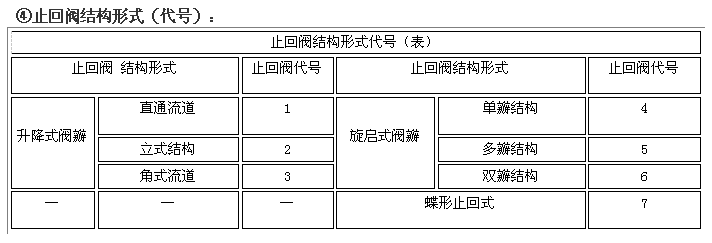

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

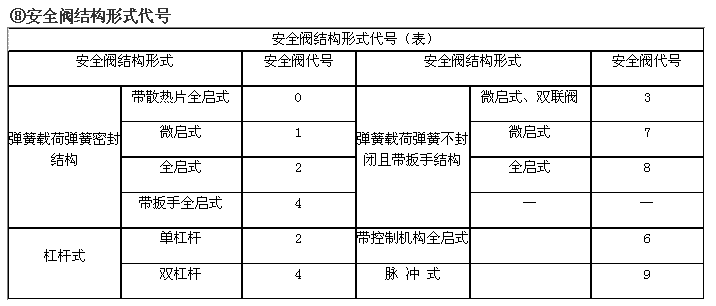

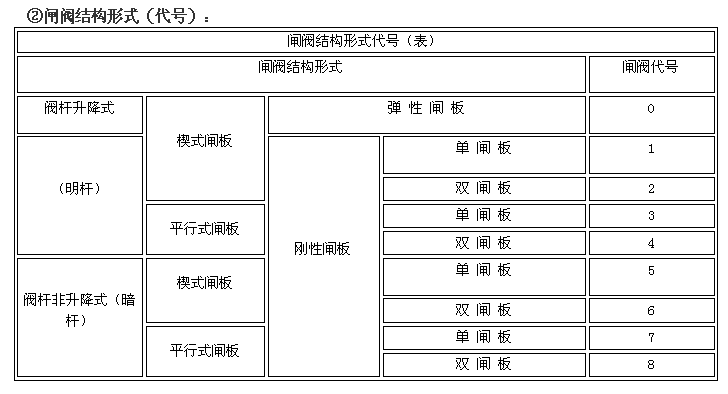

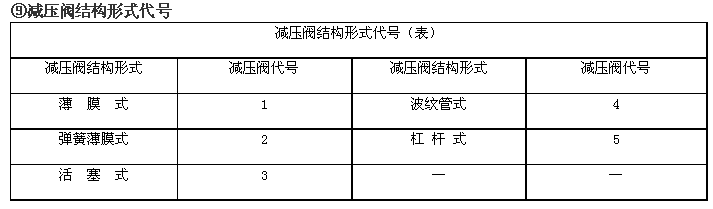

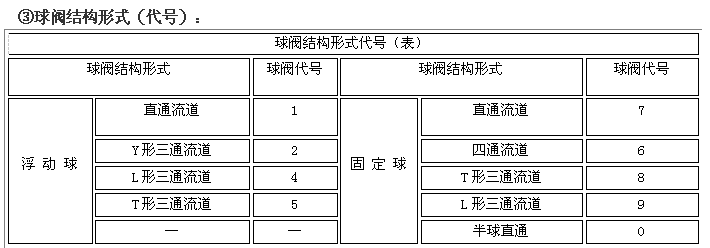

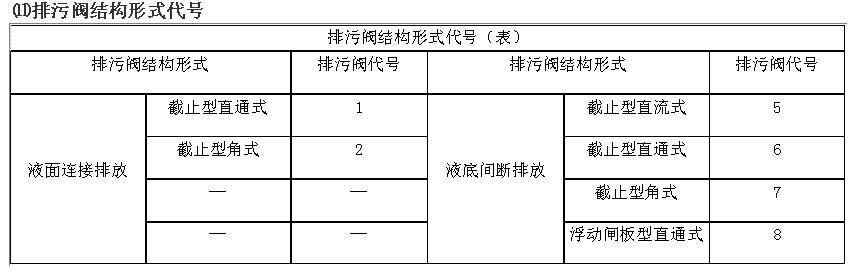

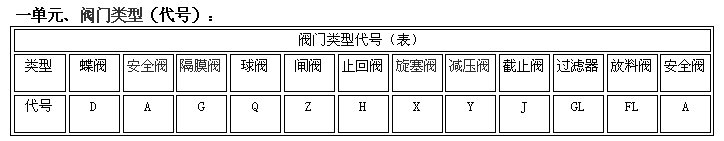

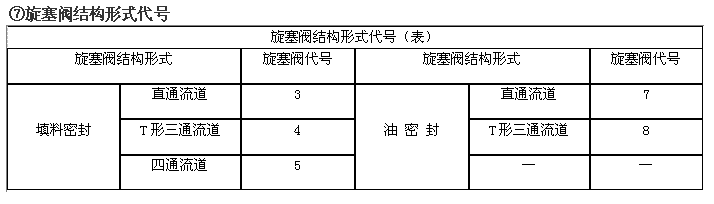

 六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

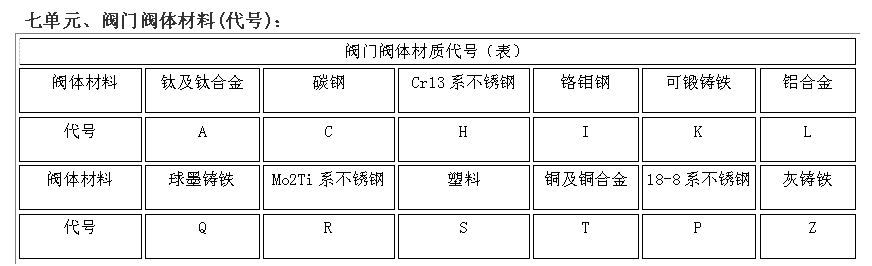

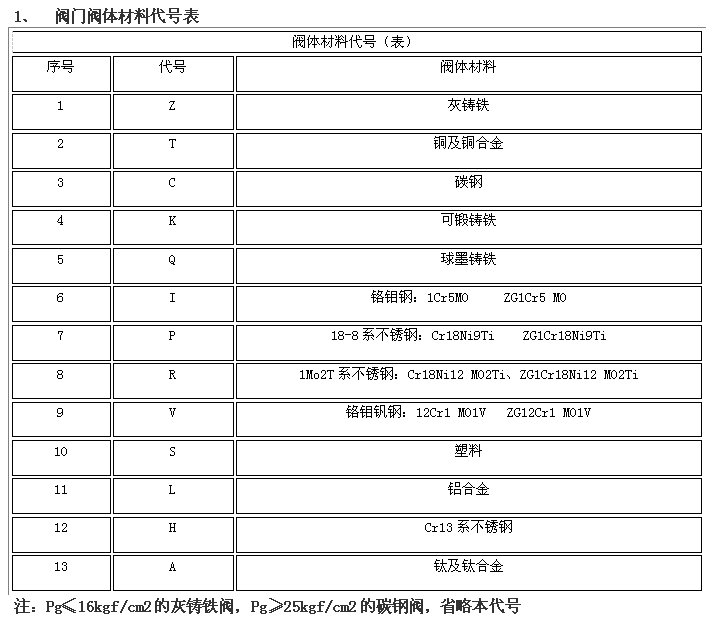

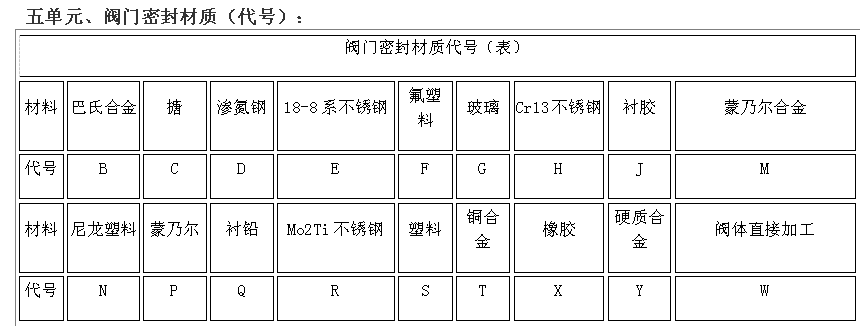

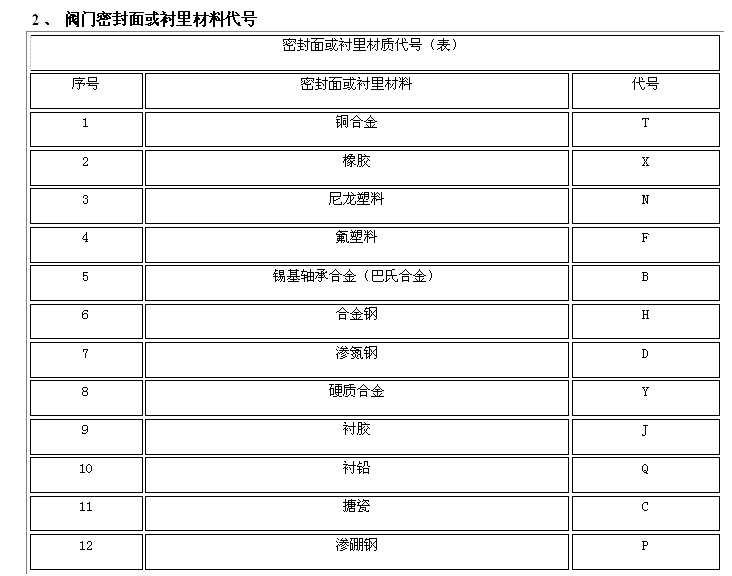

注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

阀门型号和名称编制方法示例 ：

a） 闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。

b） 球阀型号编制示例：手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力 PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀。

c）隔膜阀型号编制示例： 气动常开式、法兰连接、屋脊式结构并衬胶、公称压力 PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6K41J-6 气动常开式衬胶隔膜阀。

d） 蝶阀型号编制示例：液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5液动蝶阀。

e）截止阀型号编制示例： 电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力7.0MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀
