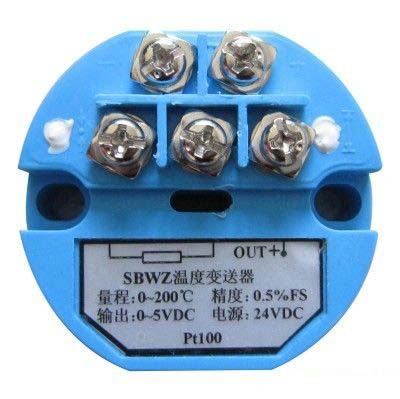

SBW系列一体化温度变送器的产品介绍:
适用范围:
SBW 系列一体化温度变送器是温度传感器与温度送变器为一体,将温度变送器置于温度传感器(热电阻、热电偶)接线盒内,把温度转变成与热电阻、热电偶输出成正比 的 4 ~ 20mADC 标准信号传输给二次仪表、计算机系统,从而实现对温度的精确测量和控制。产品广泛应用于电力、化工、石油、食品、医药、环保等行业。
功能特点:
二线制 4 ~ 20mADC 输出,传输距离远,抗
干扰能力强。
冷端、温漂、非线性自动补偿,测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各恶劣和危险场所使用。
一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻。
采用热电偶温变,可免用补偿导线,降低成本。
液晶、数码管、指针等多种指示功能方便现场适时监控。
主要技术指标:
测量精度: ±0.2%FS 、 ±0.5%FS
输出: 4 ~ 20mA 或 1 ~ 5VDC
电源电压: 24VDC
环境温度: -20 ~ 80 ℃
环境湿度:﹤ 85%RH
型号说明
型谱 | 说明 |
SBW |
| 温度变送器 |
变送器种类 | R |
| 热电偶类(K 、S 、B 、E 、R 、N 、J 、T ) |
Z |
| 热电阻类(Pt100 、Cu50 ) |
装配形式 | G |
| 装配式 |
K |
| 铠装式 |
安装固定形式 |
| 装配式 | 铠装式 |
1 |
| 无固定装置式 | 无固定装置式 |
2 |
| 固定螺纹式 | 固定卡套螺纹式 |
3 |
| 活动法兰式 | 可动卡套螺纹式 |
4 |
| 固定法兰式 | 固定卡套螺法兰 |
5 |
| 直角活动法兰式 | 活动卡套螺法兰 |
6 |
| 固定锥形螺纹 |
|
接线盒形式 | 2 |
| 防溅式接线盒 |
3 |
| 防水式接线盒 |
4 |
| 隔爆式接线盒 |
保护管外径 | 0 |
| φ 16mm 保护管 |
1 |
| φ 25mm 保护管 |
2 |
| φ 16mm 保护管 |
3 |
| φ 25mm 保护管 |
4 |
| 铠装式φ1.5 ~8mm |
现场显示表头 | W |
| 无现场显示 |
M |
| 0 ~100% 模拟显示 |
C |
| 液晶显示 |
E |
| 数字显示 |
精度 | 0.5 | ±0.5%FS |
0.2 | ±0.2%FS |
传感器总长、插入长度 | 用户标定 |
测量范围 | 用户标定 |
注: 温度较高的场合, 需现场分离安装
