产品简介

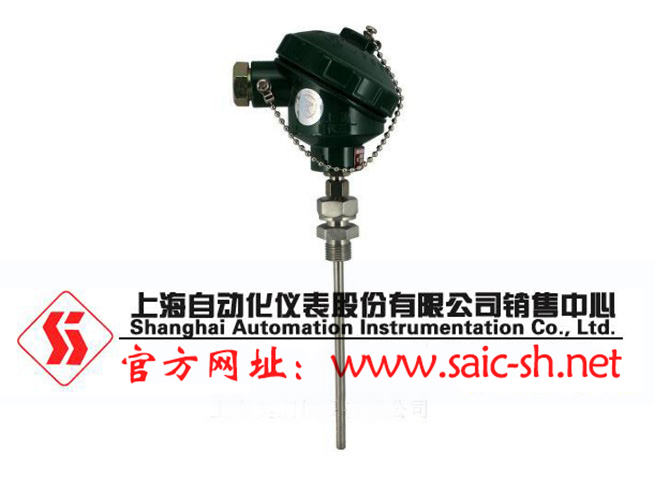

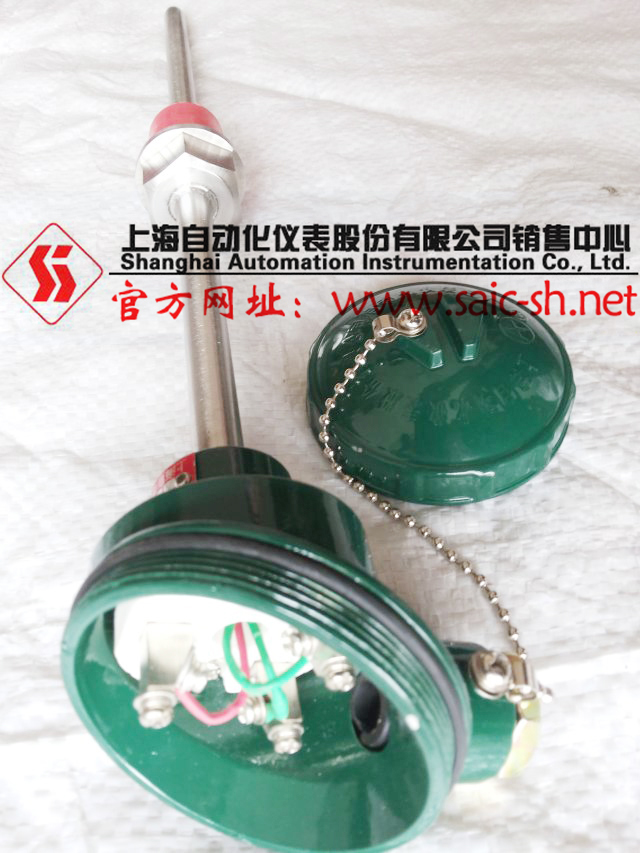

铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合 。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装铂电阻外保护套采用不锈钢，内充满高密度氧化物质绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适 合安装在环境恶劣的场合。
铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性 ，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号，应符合JB/T8622-1997标准。
工作原理
铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的 温度值。
主要技术指标
分度号Pt100：A级R0=100±0.06Ω
            B级 R0=100±0.12Ω
◆量程规格
型号
分度号
测温范围℃
精度等级
允许偏差Δt℃
WZPK
Pt100
-200～500
A级
±(0.15+0.002ㄧtㄧ)
B级
±(0.30+0.005ㄧtㄧ)
注：式中“t”为感温元件实测温度绝对值
◆公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上， 允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
◆热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间， 用T0.5表示。
◆热电阻绝缘电阻：常温绝缘电阻的实验电压可取直流10-100V任意值，环境温度在15～35℃范围内，相对湿度应不大于 80%，常温绝缘电阻值应不小于100 MΩ。
◆热电阻允许通过电流：通过铠装铂电阻的测量电流**不超过5mA。
型号表示
型号规格
◆简易端子
型号
分度号
测温范围℃
精度等级
热响应时间T0.5S
直径mm
长度Lmm
安装固定装置
WZPK-103S
Pt100
-200~500
A级
或
B级
≤3
￠3
单支长度
100
150
200
250
300
400
500
750
1000
双支长度
100
150
200
250
300
400
500
无固定装置
WZPK-104S
≤5
￠4
WZPK-105S
≤8
￠5
WZPK-106S
≤12
￠6
WZPK2-105SA
≤8
￠5
WZPK2-106SA
≤12
￠6
WZPK-203S
≤3
￠3
固定卡套螺栓
WZPK-204S
≤5
￠4
WZPK-205S
≤8
￠5
WZPK-206S
≤12
￠6
WZPK2-205SA
≤8
￠5
WZPK2-206SA
≤12
￠6
WZPK-303S
≤3
￠3
可动卡套螺栓
WZPK-304S
≤5
￠4
WZPK-305S
≤8
￠5
WZPK-306S
≤12
￠6
WZPK2-305SA
≤8
￠5
WZPK2-306SA
≤12
￠6
WZPK-403S
≤3
￠3
固定卡套法兰
WZPK-404S
≤5
￠4
WZPK-405S
≤8
￠5
WZPK-406S
≤12
￠6
WZPK2-405SA
≤8
￠5
WZPK2-406SA
≤12
￠6
WZPK-503S
≤3
￠3
可动卡套法兰
WZPK-504S
≤5
￠4
WZPK-505S
≤8
￠5
WZPK-506S
≤12
￠6
WZPK2-505SA
≤8
￠5
WZPK2-506SA
≤12
￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

◆防溅式接线盒
型号
分度号
测温范围℃
精度等级
热响应时间T0.5S
直径mm
长度Lmm
安装固定装置
WZPK-123S
Pt100
-200~500
A级
或
B级
≤3
￠3
单支长度
100
150
200
250
300
400
500
750
1000
双支长度
100
150
200
250
300
400
500
无固定装置
WZPK-124S
≤5
￠4
WZPK-125S
≤8
￠5
WZPK-126S
≤12
￠6
WZPK2-125SA
≤8
￠5
WZPK2-126SA
≤12
￠6
WZPK-223S
≤3
￠3
固定卡套螺栓
WZPK-224S
≤5
￠4
WZPK-225S
≤8
￠5
WZPK-226S
≤12
￠6
WZPK2-225SA
≤8
￠5
WZPK2-226SA
≤12
￠6
WZPK-323S
≤3
￠3
可动卡套螺栓
WZPK-324S
≤5
￠4
WZPK-325S
≤8
￠5
WZPK-326S
≤12
￠6
WZPK2-325SA
≤8
￠5
WZPK2326SA
≤12
￠6
WZPK-423S
≤3
￠3
固定卡套法兰
WZPK-424S
≤5
￠4
WZPK-425S
≤8
￠5
WZPK-426S
≤12
￠6
WZPK2-425SA
≤8
￠5
WZPK2-426SA
≤12
￠6
WZPK-523S
≤3
￠3
可动卡套法兰
WZPK-524S
≤5
￠4
WZPK-525S
≤8
￠5
WZPK-526S
≤12
￠6
WZPK2-525SA
≤8
￠5
WZPK2-526SA
≤12
￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

◆防水式接线盒
型号
分度号
测温范围℃
精度等级
热响应时间T0.5S
直径mm
长度Lmm
安装固定装置
WZPK-133S
Pt100
-200~500
A级
或
B级
≤3
￠3
单支长度
100
150
200
250
300
400
500
750
1000
双支长度
100
150
200
250
300
400
500
无固定装置
WZPK-134S
≤5
￠4
WZPK-135S
≤8
￠5
WZPK-136S
≤12
￠6
WZPK2-135SA
≤8
￠5
WZPK2-136SA
≤12
￠6
WZPK-233S
≤3
￠3
固定卡套螺栓
WZPK-234S
≤5
￠4
WZPK-235S
≤8
￠5
WZPK-236S
≤12
￠6
WZPK2-235SA
≤8
￠5
WZPK2-236SA
≤12
￠6
WZPK-333S
≤3
￠3
可动卡套螺栓
WZPK-334S
≤5
￠4
WZPK-335S
≤8
￠5
WZPK-336S
≤12
￠6
WZPK2-335SA
≤8
￠5
WZPK2-336SA
≤12
￠6
WZPK-433S
≤3
￠3
固定卡套法兰
WZPK-434S
≤5
￠4
WZPK-435S
≤8
￠5
WZPK-436S
≤12
￠6
WZPK2-435SA
≤8
￠5
WZPK2-436SA
≤12
￠6
WZPK-533S
≤3
￠3
可动卡套法兰
WZPK-534S
≤5
￠4
WZPK-535S
≤8
￠5
WZPK-536S
≤12
￠6
WZPK2-535SA
≤8
￠5
WZPK2-536SA
≤12
￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

◆插座式端子
型号
分度号
测温范围℃
精度等级
热响应时间T0.5S
直径mm
长度Lmm
安装固定装置
WZPK-163S
Pt100
-200~500
A级
或
B级
≤3
￠3
单支长度
100
150
200
250
300
400
500
750
1000
双支长度
100
150
200
250
300
400
500
无固定装置
WZPK-164S
≤5
￠4
WZPK-165S
≤8
￠5
WZPK-166S
≤12
￠6
WZPK2-165SA
≤8
￠5
WZPK2-166SA
≤12
￠6
WZPK-263S
≤3
￠3
固定卡套螺栓
WZPK-264S
≤5
￠4
WZPK-265S
≤8
￠5
WZPK-266S
≤12
￠6
WZPK2-265SA
≤8
￠5
WZPK2-266SA
≤12
￠6
WZPK-363S
≤3
￠3
可动卡套螺栓
WZPK-364S
≤5
￠4
WZPK-365S
≤8
￠5
WZPK-366S
≤12
￠6
WZPK2-365SA
≤8
￠5
WZPK2366SA
≤12
￠6
WZPK-463S
≤3
￠3
固定卡套法兰
WZPK-464S
≤5
￠4
WZPK-465S
≤8
￠5
WZPK-466S
≤12
￠6
WZPK2-465SA
≤8
￠5
WZPK2-466SA
≤12
￠6
WZPK-563S
≤3
￠3
可动卡套法兰
WZPK-564S
≤5
￠4
WZPK-565S
≤8
￠5
WZPK-566S
≤12
￠6
WZPK2-565SA
≤8
￠5
WZPK2-566SA
≤12
￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

◆带延长导线
型号
分度号
测温范围℃
精度等级
热响应时间T0.5S
直径mm
长度Lmm
安装固定装置
WZPK-173S
Pt100
-200~500
A级或B级
≤3
￠3
单支长度
100
150
200
250
300
400
500
750
1000
双支长度
100
150
200
250
300
400
500
无固定装置
WZPK-174S
≤5
￠4
WZPK-175S
≤8
￠5
WZPK-176S
≤12
￠6
WZPK2-175SA
≤8
￠5
WZPK2-176SA
≤12
￠6
WZPK-273S
≤3
￠3
固定卡套螺栓
WZPK-274S
≤5
￠4
WZPK-275S
≤8
￠5
WZPK-276S
≤12
￠6
WZPK2-275SA
≤8
￠5
WZPK2-276SA
≤12
￠6
WZPK-373S
≤3
￠3
可动卡套螺栓
WZPK-374S
≤5
￠4
WZPK-375S
≤8
￠5
WZPK-376S
≤12
￠6
WZPK2-375SA
≤8
￠5
WZPK2-376SA
≤12
￠6
WZPK-473S
≤3
￠3
固定卡套法兰
WZPK-474S
≤5
￠4
WZPK-475S
≤8
￠5
WZPK-476S
≤12
￠6
WZPK2-475SA
≤8
￠5
WZPK2-476SA
≤12
￠6
WZPK-573S
≤3
￠3
可动卡套法兰
WZPK-574S
≤5
￠4
WZPK-575S
≤8
￠5
WZPK-576S
≤12
￠6
WZPK2-575SA
≤8
￠5
WZPK2-576SA
≤12
￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线
